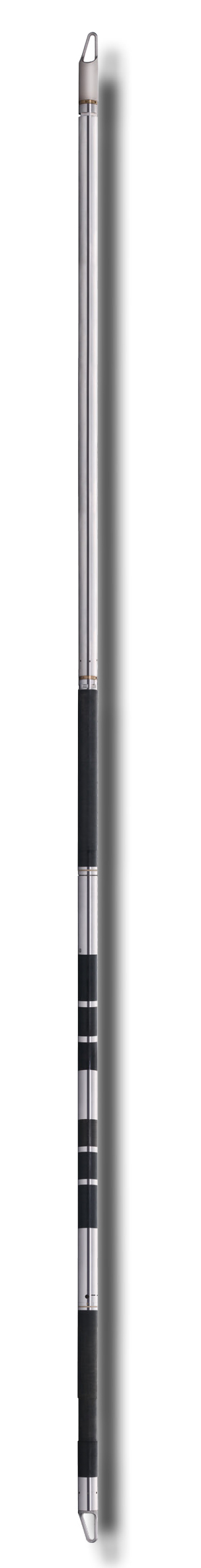

Usando un arreglo de electrodos para enfocar la corriente de medición en la formación, la herramienta DLLT proporciona resistividades profunda y superficial de la formación en hoyos con ambientes conductivos. La herramienta también registra la lectura del potencial espontáneo (SP).
DESCRIPCIÓN
La medición es particularmente apropiada para formaciones con alta resistividad. Ambas lecturas, profunda y superficial permiten la identificación visual de las formaciones permeables.APPLICACIONES
- Usando las lecturas de SP provee la evaluación cualitativa de la permeabilidad y Rw de la formación.
- Usada para el cálculo de la saturación de agua.
- Determinación de contactos entre fluidos (petróleo y gas).
CARACTERÍSTICAS
- Combinable con otras herramientas del Sistema Gallop 12 y GallopStar
- Debe ser utilizada en pozos con ambientes conductivos
ESPECIFICACIONES
DLLT - Doble Laterolog | ||
Especificaciones generales | ||
Presión Máxima Temperatura Máxima Diámetro Máximo del Hoyo Diámetro Mínimo del Hoyo Diámetro Longitud Peso Velocidad Máxima de Registro | 20.000 LPC (140 Mpa) 350 °F (175°C) 22.7 pulg. (575.8 mm) 4.8 pulg. (120.9 mm) 3.5 pulg. (88.9 mm) 20.9 pies (6.4 m) 320 libras (145.1 Kg) 98 pies/min (29.87 m/min) | |
Condiciones del hoyo | ||
Tipo de Fluido Posición de la Herramienta | Lodos altamente conductivos Centralizada | |
Características del hardware | ||
Voltaje Corriente Voltaje Auxiliar Corriente Auxiliar Velocidad de Muestreo | 220 Vac, 50 Hz 120 mA 110 Vac 700 mA seleccionable a 10, 20, 40 muestras / m | |
Medición | ||
Principio Mínimo Máximo Resolución Vertical Profundidad de Investigación Precisión Curvas Primarias | Inyección de corriente localizada 0.2 Ohm-m 2000 Ohm-m 24 pulgadas Profunda: 100 pulg. Superficial: 30 pulg. ± 20% (0.2 Ω-m - 1 Ω-m), ± 5% (1 Ω-m - 2000 Ω-m) RLLD, RLLS |
